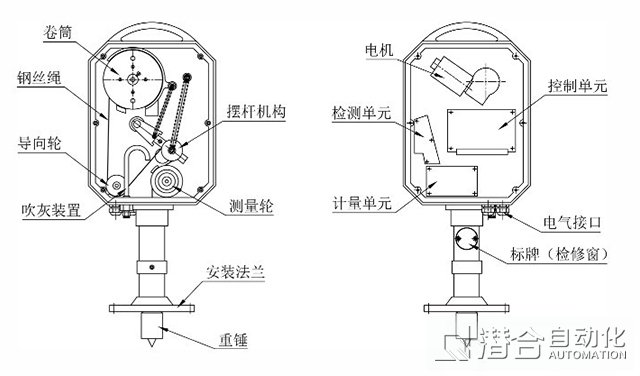

重錘式料位計的傳感器接到探測命令，減速機構后帶動繞線筒轉動控制著系在不銹鋼鋼纜上的重錘向下降，重錘接觸介質表面被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使 霍爾元件動作，并將位置信號傳遞給控制器，控制器得到該信號后立即發出電機反轉命令，而后重錘式料位計改變電機的轉動方向?qū)⒅劐N收回。測量過程中，重錘式料位計通過4—20mA電流信號、標準的MODBUS串行通訊方式、干接點三種方式傳輸給DCS系統或外置顯示單元料位及報警信號。

在設計選型需注意以下幾點：

1)要求顯示料高還是料空。料高為料倉底到料面的距離，料空為料面到料倉頂?shù)木嚯x。

2)根據最大量程選擇料位計。

3)是否要用防雨罩。一次表安裝在室外就要用防雨罩。

重錘料位計安裝、運行注意事項：

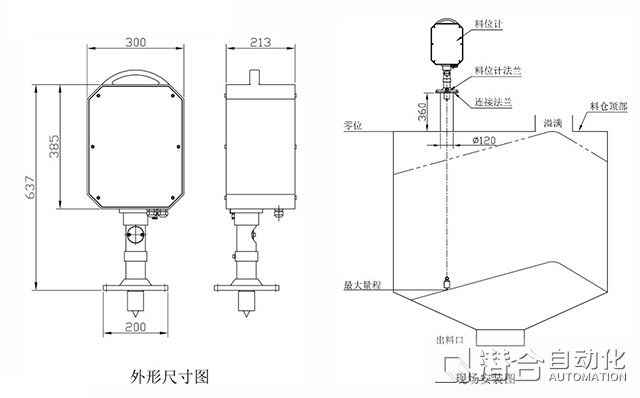

1)測量點的選擇:如料庫為中心進料，探頭單元應安裝在料庫半徑的1/2處，探頭與進料口的水平距離要>1m，應避開進料口及下料口。

2)由于測量重錘上升時有擺動，故在重錘升降時以0.5m為半徑的圓柱空間內應無鋼筋等障礙物。

3)庫內裝料時，不進行測量，因?yàn)檫M(jìn)料可能埋錘，易造成故障。

4)定時檢查清理探頭單元、鋼繩(帶)、測量錘等并定時校驗控制器。

5)要求測量點下方無鐵架等雜物，以免防礙測量。

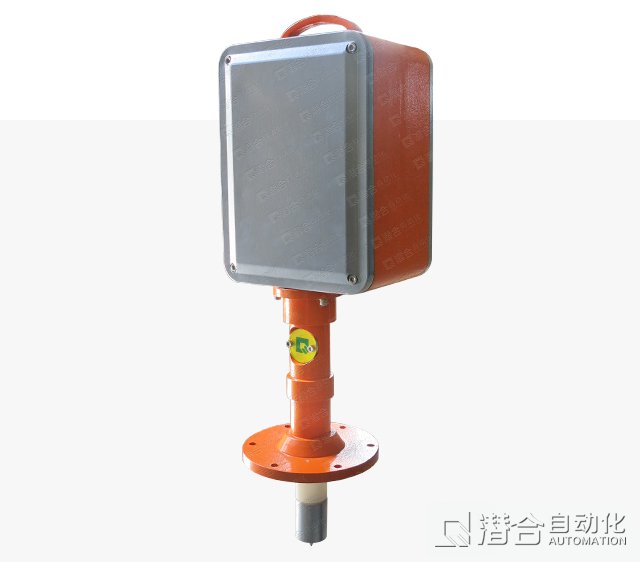

河南潛合自動化科技有限公司研發的重錘式料位計用于監測料斗、筒倉、儲罐等容器內粉末、顆粒和液體高度或近似重量的實時測量。它通過直接測量頂部無料空間距離，間接達到測量料層內物料高度的目的，并且可以根據不同的工況選擇配置各種法蘭、重錘及操作界面或遠程通訊等，實現了人性化、科學化、合理化的設計宗旨。
